Semibreve DA10S DAC with XMOS 768kHz Oversampling

by lizard2019 posted May 10, 2024
?

Shortcut

PrevPrev Article

NextNext Article

Larger Font Smaller Font Up Down Go comment Print Attachment
?

Shortcut

PrevPrev Article

NextNext Article

Larger Font Smaller Font Up Down Go comment Print Attachment

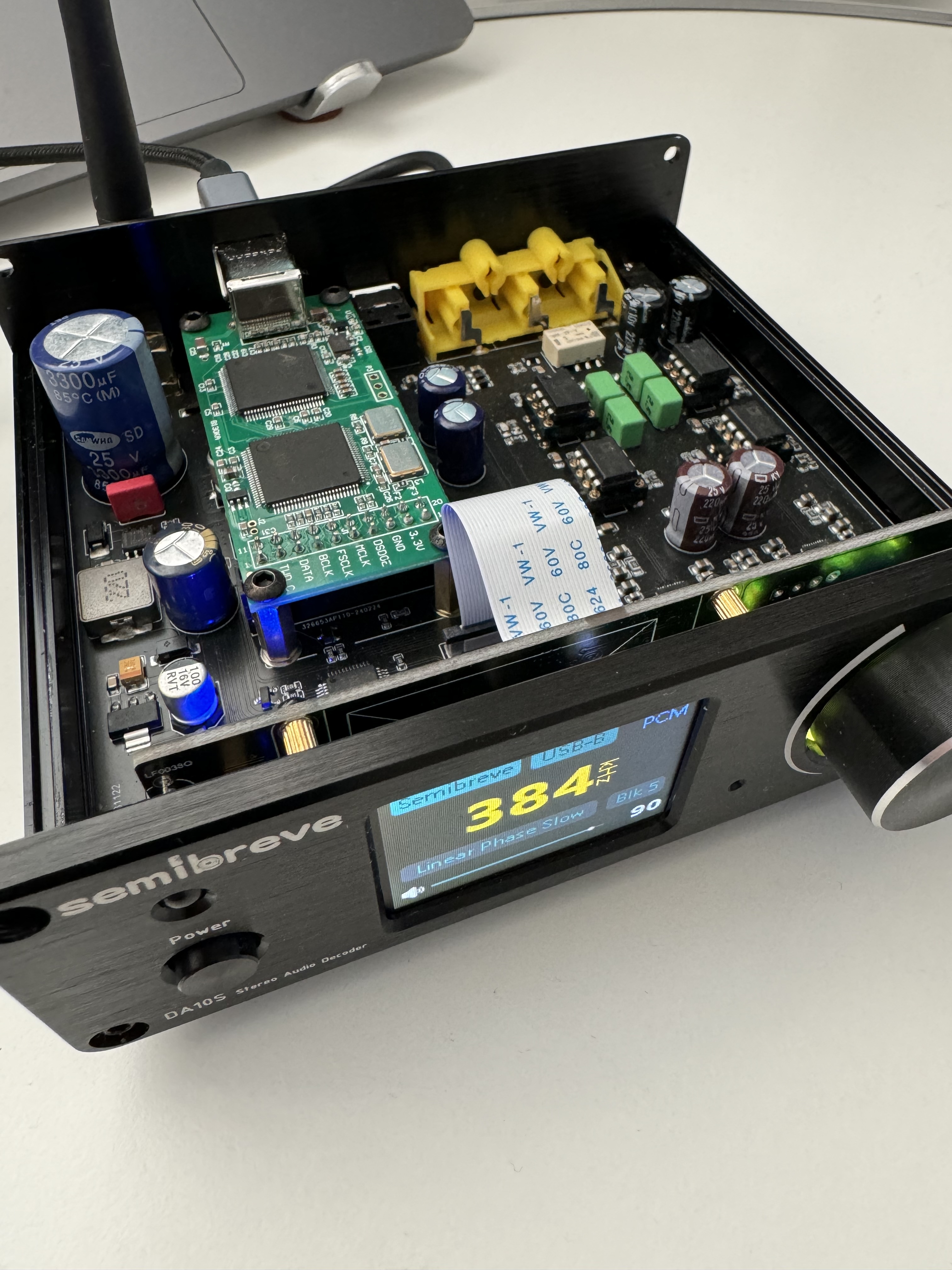

This product was purchased from Ali Express and was equipped with the Amanero USB Controller Module.

The clarity of the Dual ES9038Q2M is definitely good, and the price is very affordable. The finish and display of the product are also good.

However, it would be better to replace the built-in NJM5532DD OPAMP. I replaced the BB I had with OPA2604 and felt that the sense of space was definitely improved.



In my case, I replaced the firmware of the Amanero USB. Sometimes there was a ticking noise. Please refer to the YouTube video below for how to update. It's not difficult, but for this product, I had to short the two pins 2 and 3, which are different from the video.

There are several versions of firmware. There was a version that supported up to 786kHz, but it did not work properly. Try the highest version and if you have problems, try a different version.



Now, except for one thing, I am satisfied with using it.

When I connect my earphones to the built-in headphone jack, the output is weak and white noise occurs. When listening through a headphone amplifier, the noise disappeared, but if you want to enjoy headphones, you need to use a separate headphone amplifier or convert the RCA output to a headphone jack to be useful.

Never use the headphone output terminal. You will be disappointed.



Overall, it seems to be a very useful product if tuned well.

I have now ordered a new OPAMP and XMOS USB module.

When this arrives I will update after using it.



알리 익스프레스에서 구매한 제품으로 Amanero USB Controller Module을 장착했습니다.

듀얼 ES9038Q2M의 선명도는 확실이 좋은 제품이고가격도 매우 저렴했습니다. 제품의 마감이나 디스플레이도 괜찮은 편입니다.

하지만 내장된 NJM5532DD OPAMP는 교체하는 편이 좋을 것 같습니다. 저는 가지고 있던 BB의 OPA2604로 교체했고 확실히 공간감이 살아나는 것을 느꼈습니다.



제 경우에는 Amanero USB의 Firmware를 교체했습니다. 가끔씩 틱 노이즈가 발생하는 경우가 있었어요. 업데이트하는 방법은 아래 유투브 비디오를 참고하세요. 어렵지는 않습니다만 이제품의 경우 비디오와는 다른 2,3번 두 핀을 쇼트 시켜주어야 했습니다.

Firmware는 여러버전이 있는데요. 786kHz까지 지원하는 버전이 있었는데 정상동작하지는 않았습니다. 가장 높은 버전으로 시도해보시고 문제가 생기면 다른 버전을 시도해보세요.



지금은 한가지만 제외하고는 지금은 만족하면서 사용하고 있는데요.

내장된 헤드폰 단자로 내 이어폰을 연결하면 출력이 약하고 화이트 노이즈가 발생합니다. 헤드폰 앰프를 통해서 들으면 노이즈가 사라졌습니다만 이 제품은 헤드폰을 정취하시려면 별도의 헤드폰 앰프를 사용하고나 RCA출력을 헤드폰 단자로 변환해서 들어야 쓸만해집니다.

절대로 헤드폰 출력단자를 사용하지 마세요. 실망하실 것입니다.



전체적으로 잘 튜닝하면 아주 쓸만한 제품인 것 같습니다.

지금 새로운 OPAMP와 XMOS USB 모듈을 주문했습니다.

이것이 도착하면 사용 후 업데이트 해보겠습니다.






AmaneroLoaderUpdate.zip

https://www.youtube.com/watch?v=Gib4bn_Bzgg&t=254s

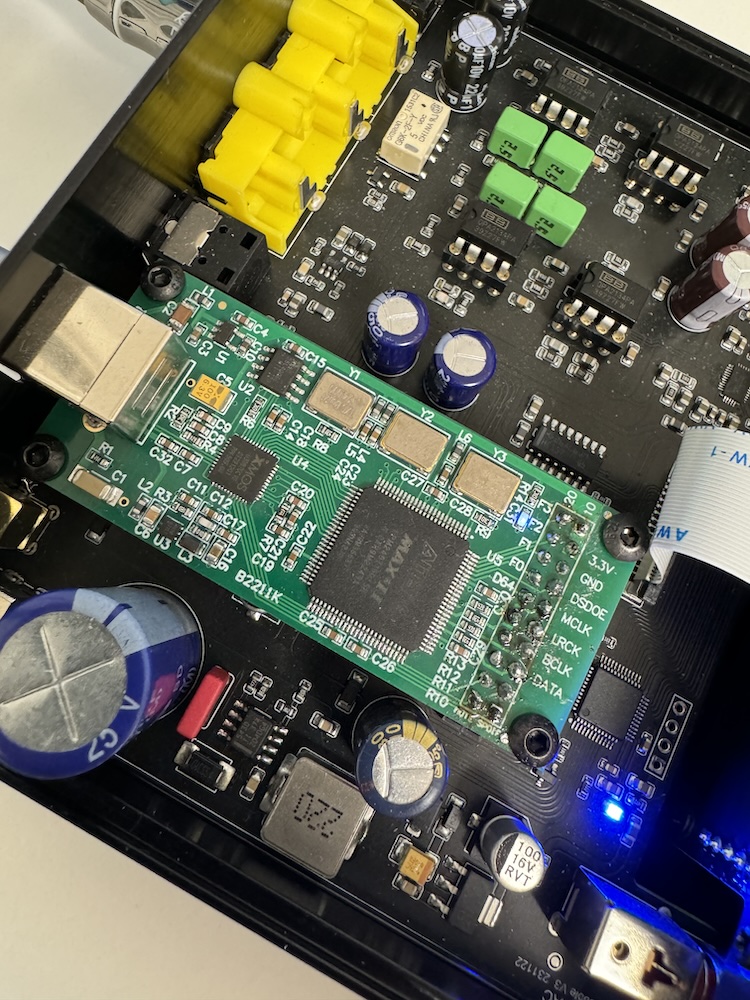

I obtained an XMOS USB interface to operate 768kHz oversampling from Semibreve DA10S DAC to Pine Player. Please see the photo below. I bought it from Ali. I had to solder the connecting pins provided. It wasn't difficult, but I was a little embarrassed.

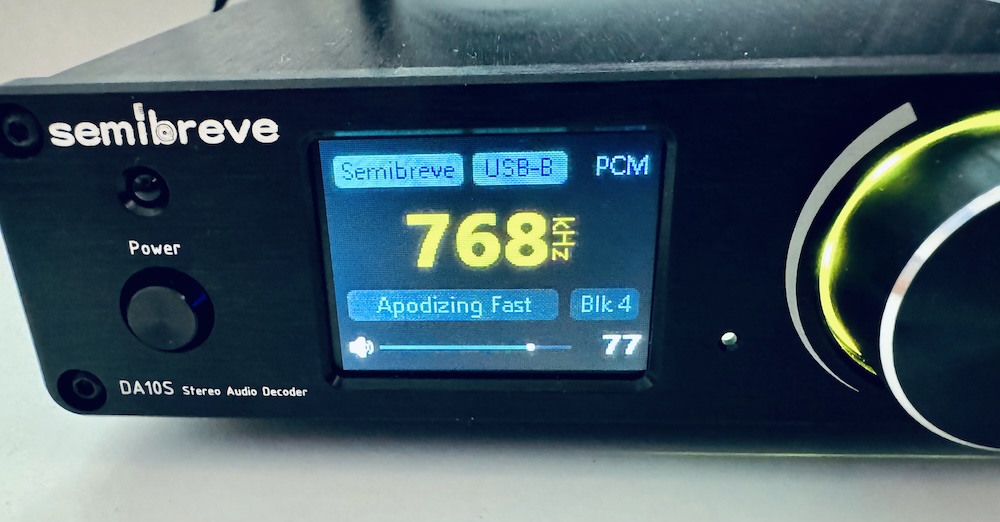

After soldering, I installed it as shown in the picture and played it in OSF mode, and it played normally with 768kHz oversampling.

Although there are various controversies, operating a DAC with oversampling clearly shows a difference in sound quality. You may need to use a filter to remove digital noise.

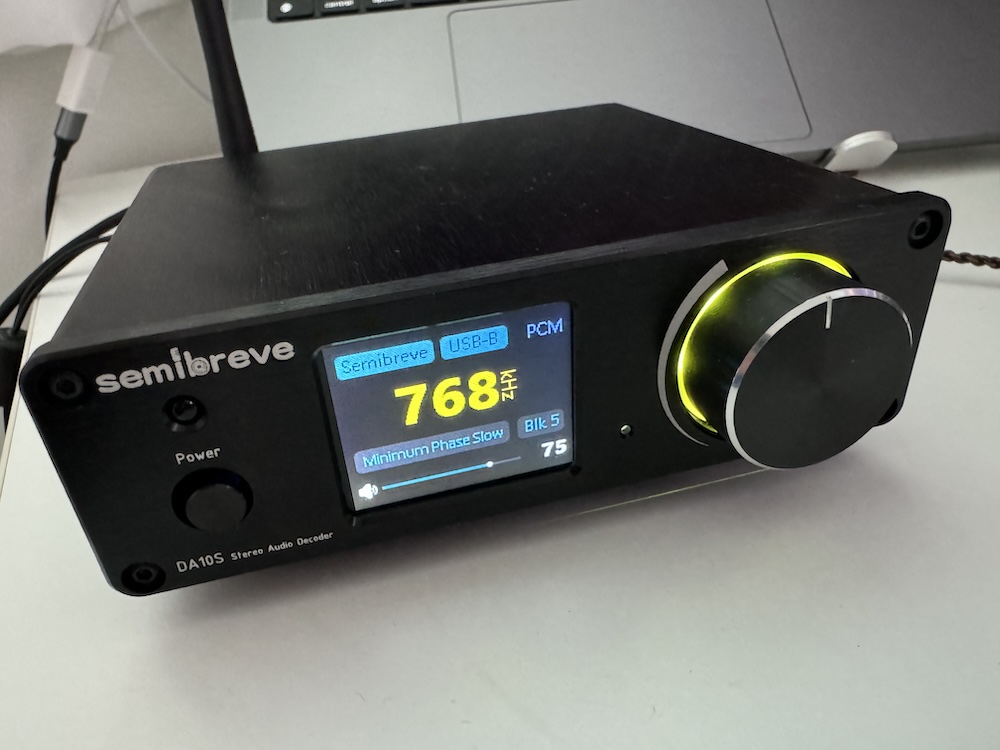

DA10S provides the ability to select digital filters. I was able to select the following digital filters provided by ESS.



Minimum Phase Fast

Minimum Phase Slow

Apodizing Fast

C-M Phase Fast

Brick Wall

Linear Phase Fast

Linear Phase Slow



Semibreve DA10S DAC에서 Pine Player로 768kHz 오버 샘플링을 동작하기 위해서 XMOS USB 인터페이스를 구해했습니다. 아래 사진을 참조하세요. 알리에서 구매했는데요. 제공되는 연결 핀을 납땜해야했습니다. 어렵지는 않았지만 조금 당황했습니다.

납땜 후에 사진과 같이 장착하고 OSF모드로 재생해보니 정상적으로 768kHz 오버샘플링으로 재생이되었습니다.

여러가지 논란은 있지만 오버샘플링으로 DAC을 동작 시키는 것은 확실히 음질에 차이를 보여 줍니다. 디지털 노이즈 제거를 위한 필터를 사용해야 겠지만요.

DA10S는 디지털 필터를 선택할 수 있는 기능을 제공합니다. ESS에서 제공하는 다음과 같은 디지털 필터들을 선택할 수 있었습니다.



Minimum Phase Fast

Minimum Phase Slow

Apodizing Fast

C-M Phase Fast

Brick Wall

Linear Phase Fast

Linear Phase Slow










https://ko.aliexpress.com/item/1005006240735845.html?spm=a2g0o.order_list.order_list_main.22.5397140fcZTZ4Z&gatewayAdapt=glo2kor








  • ?
    lizard2019 2024.05.10 06:57
    이 제품을 맥에서 사용하신다면 Pine Player를 사용해보세요. 무료도 있고 유료도 있습니다. https://www.pineplayer.com 에서 자세한 정보를 얻을 수 있습니다.
  • ?
    lizard2019 2024.05.10 06:57
    If you use this product on a Mac, try Pine Player. Some are free and some are paid. You can get more information at https://www.pineplayer.com.
